刻槽鉆桿制造過程需要參考的網格劃分和應力分布內參

2020-01-10 10:41:40

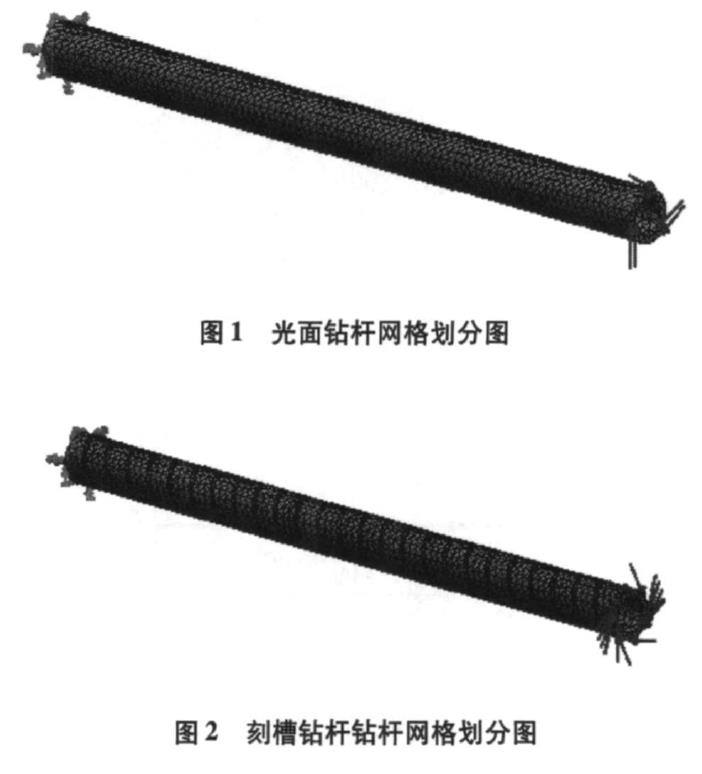

桓業機械根據刻槽鉆桿的工程應用中的特點,，在加工制造工藝上進行改良,，生產該產品過程是普通鉆桿的雙倍復雜程度,。比如進行螺旋槽加工,，桓業機械在選擇金屬材料時應考慮制作鉆桿時候的機械性能變化,，為了提高施工效率和節約成本,，在設計時采用數學建模方法進行數值分析和計算，下圖是鉆桿的網格劃分,。

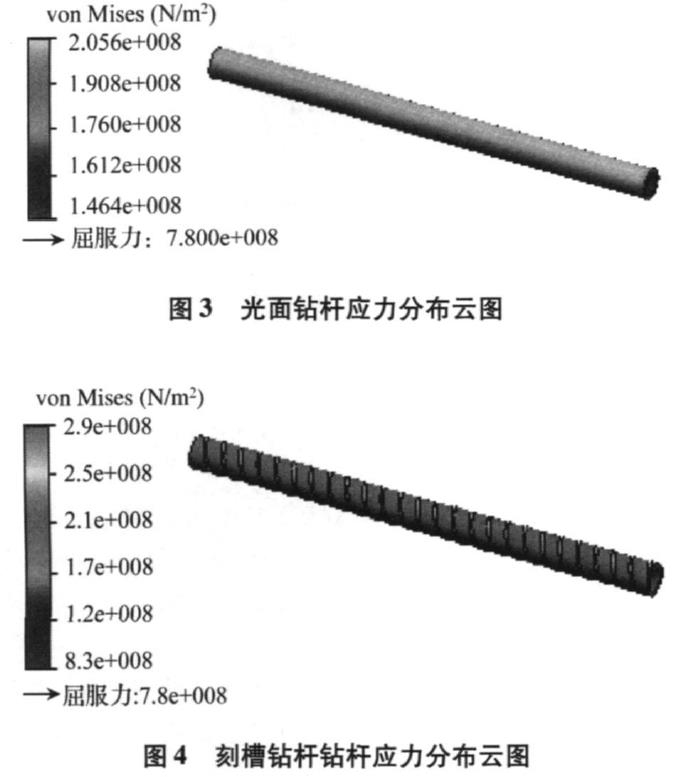

桓業機械用軟件計算鉆桿表面的應力分布,，桿體的應力分布如下圖所示。從圖3和圖4可以看出,，不同材料的屈服強度為7.8e8n/m2,，制造鉆桿的拋光棒狀金屬材料的最大主應力為2.056e8n/m2,，開槽加工后材料的最大主應力為2.9e8n/m2，但對材料的整體機械性能的影響不大,。

通過上述分析,，桓業機械確保了刻槽鉆桿在正常條件下，進行加工過程中的力學性能的優化,，使得施工過程中的鉆桿也能夠順利進行開采和鉆進工作,。
