1. 鉆頭分類號由四個字符組成，第一個字符用英文字母表示鉆頭體的材料,，第二個字符用阿拉伯?dāng)?shù)字分別表示鉆頭的布齒密度,、聚晶金剛石復合片（以下簡稱PDC）的尺寸或切削齒的類別、鉆頭的冠部輪廓形狀,。

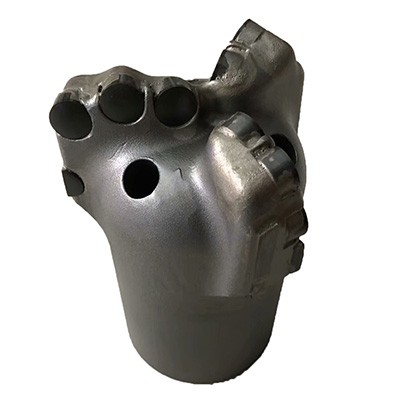

1.1 PDC鉆頭的分類應符合表1的規定,。
1.2 天然金剛石鉆頭、熱穩定聚晶金剛石（以下簡稱TSP）鉆頭的分類應符合表2的規定,。
2. 鉆頭型號的表示方法
2.1 鉆頭型號由鉆頭直徑代號,、廠家命名型號和按本標準制定的鉆頭分類號三部分組成，如圖1所示,。
2.2 各鉆頭廠家可以根據需要編制各自產品的廠家命名型號,，同時應制定廠家命名型號與本標準鉆頭分類號的對照表。
2.3 鉆頭型號的表示方法：
示例1（全面鉆進鉆頭）：8 1/2 R426 /S231
其中,，鉆頭直徑代號為8 1/2,，表示全面鉆進鉆頭直徑為215.9mm（8 1/2in）,；廠家命名代號為R426；本標準的鉆頭分類代號為S231（鉆頭體材料代號S表示鉆頭體為鋼體式,；布齒密度代號2表示為中等,；PDC齒直徑代號3表示PDC齒直徑為13.44mm；鉆頭冠部輪廓高度代號1表示為魚尾形）,。
示例2（取芯鉆頭）：215.9×105SC226/M723
其中,，鉆頭直徑代號為215.9×105，表示取芯鉆頭外徑為215.9mm,，內徑為105mm,；廠家命名型號為SC226，本標準的鉆頭分類號為M723（鉆頭體材料代號M表示鉆頭體為胎體式,；切削齒密度代號7表示切削齒為3-7粒/0.2（1克拉）,；切削齒代號2表示切削齒為TSP；鉆頭冠部輪廓高度代號3表示鉆頭冠部輪廓高度為中）,。
表1 PDC鉆頭的分類
| 鉆頭體材料 |
PDC齒密度 代號 （當量齒數） |
PDC齒直徑代號 | PDC鉆頭冠部輪廓高度代號 | |||||
| 胎體 | 鋼體 |
分級 代號 |
尺寸 mm |
魚尾形 |
短 （＜58mm） |
中 （58-114mm） |
高 （＞114mm） |
|
| M | S |
1 稀 （≤30） |
1 | ＞24 | 1 | 2 | 3 | 4 |
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
|
2 中 （＞30-40） |
1 | ＞24 | ||||||
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
|
3 密 （＞40-50） |
1 | ＞24 | ||||||
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
|
4 高密 （＞50） |
1 | ＞24 | ||||||
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
|

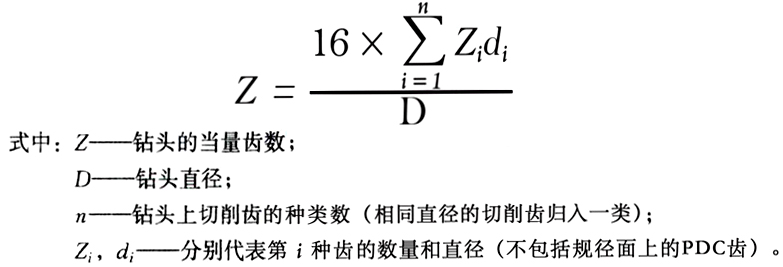

注 1 表中的“當量齒數”用以衡量PDC鉆頭的布齒密度,。“當量齒數”的計算以215.9mm（8.5m）直徑的鉆頭,、 13.44mm（0.529in）直徑的切削齒為基準,。當鉆頭直徑、切削齒直徑與該基準相異時應進行折算,，具體計算方法如下：
2 當同一只鉆頭出現幾種直徑的切削齒時,，鉆頭PDC齒直徑代號的確定應以數量最多的齒（不包括規徑面上的齒）為依據。 |
||||||||
表2 天然金剛石鉆頭和TSP鉆頭的分類
|
鉆頭體 材料 （胎體） |
切削齒 密度代號 (齒的粒度) |
切削齒分類代號 | 鉆頭冠部輪廓高度代號 | ||||
|
分類 代號 |
類別 | 扁平式 |
短 （＜58mm） |
中 （58-114mm） |
長 （＞114mm） |
||
| M |
6 稀 [＜3粒/0.2g(1克拉)] |
1 | 天然金剛石 | 1 | 2 | 3 | 4 |
| 2 | TSP | ||||||
| 3 | 混合齒 | ||||||
|
7 中 [3-7粒/0.2g(1克拉)] |
1 | 天然金剛石 | |||||
| 2 | TSP | ||||||
| 3 | 混合齒 | ||||||
|
8 密 [＞7粒/0.2g(1克拉)] |
1 | 天然金剛石 | |||||
| 2 | TSP | ||||||
| 3 | 混合齒 | ||||||
| 4 | 孕鑲 | ||||||

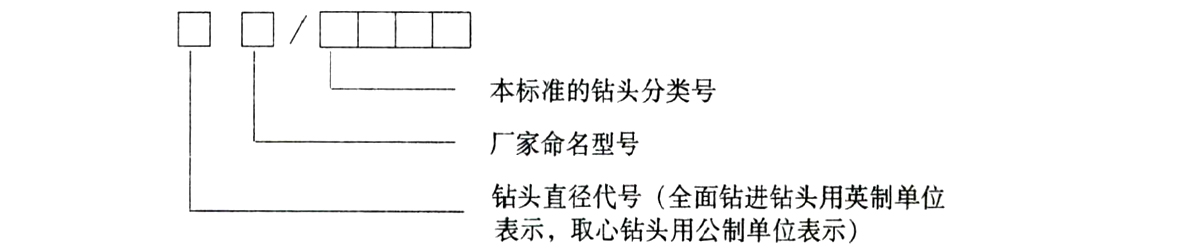

圖1 鉆頭型號的表示方法
